電気電子工学科 実験実習

実験実習の概要

◆実験実習では授業で習った電気の法則をオシロスコープなどの計測機器を使って確かめたり考察したりします。
◆実験は1週間に4時限(3時間)あり、4~5名が班となり実験室へ行って各テーマの実験します。
◆実験が1テーマ終了する毎にレポートの提出が義務づけられています。
◆実験のうち3週は製作実習でモノづくりを行います。

実験テーマと実験風景

2年前期 2年後期

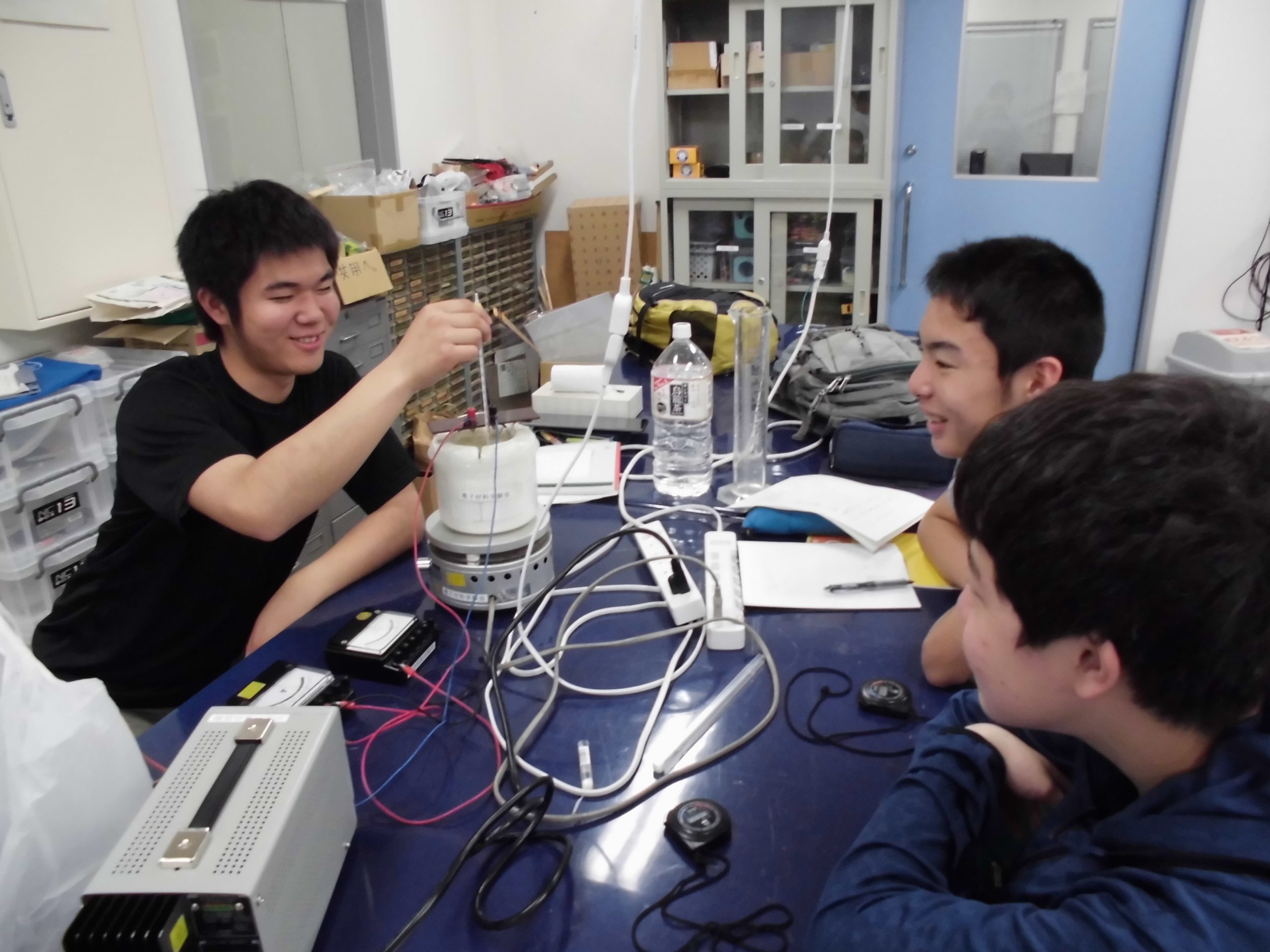

  • ジュールの法則
  • 電位分布による電界の強さの測定
  • キルヒホッフの法則

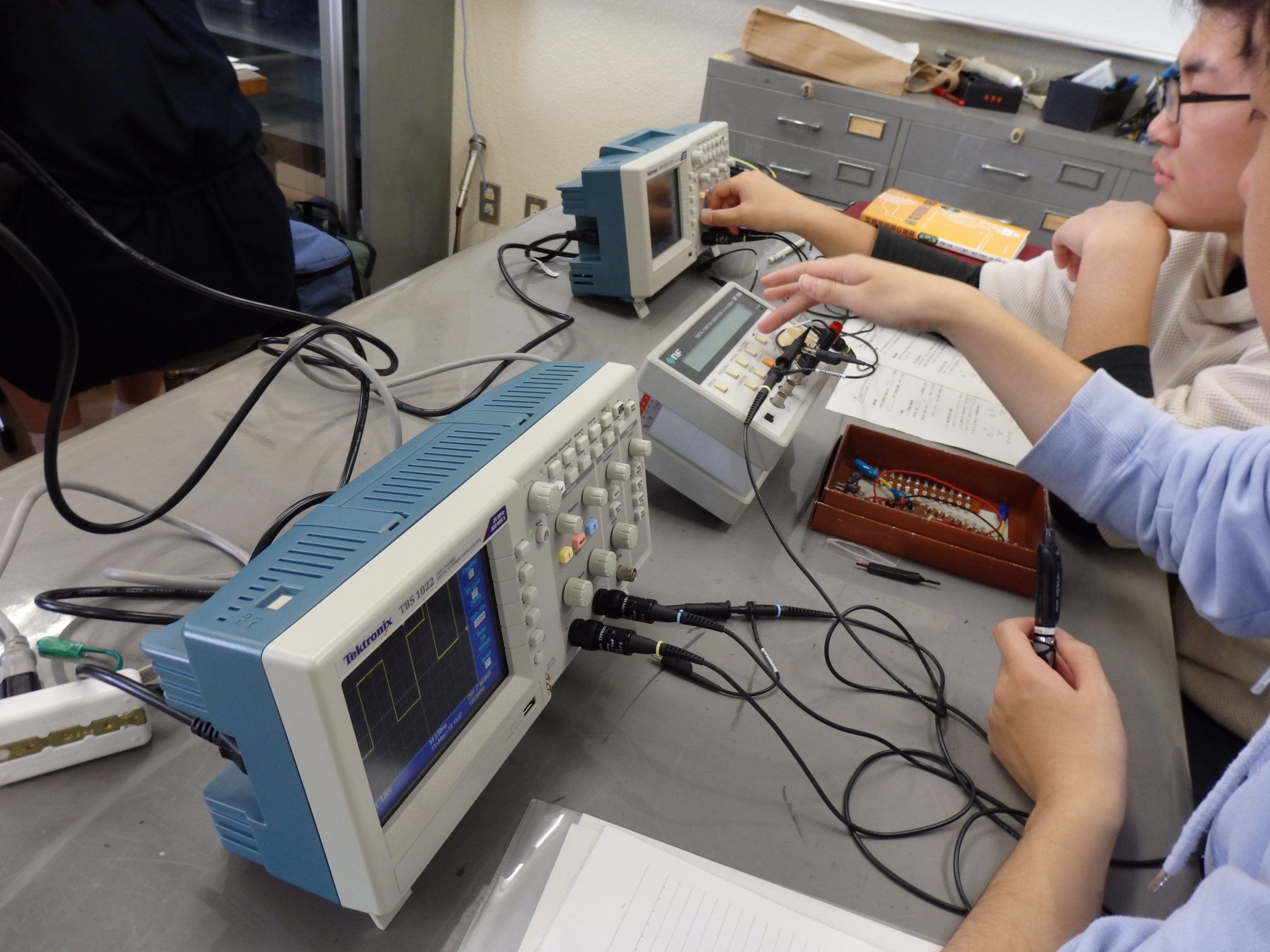

  • オシロスコープによる波形観測
  • オンオフ回路の基礎

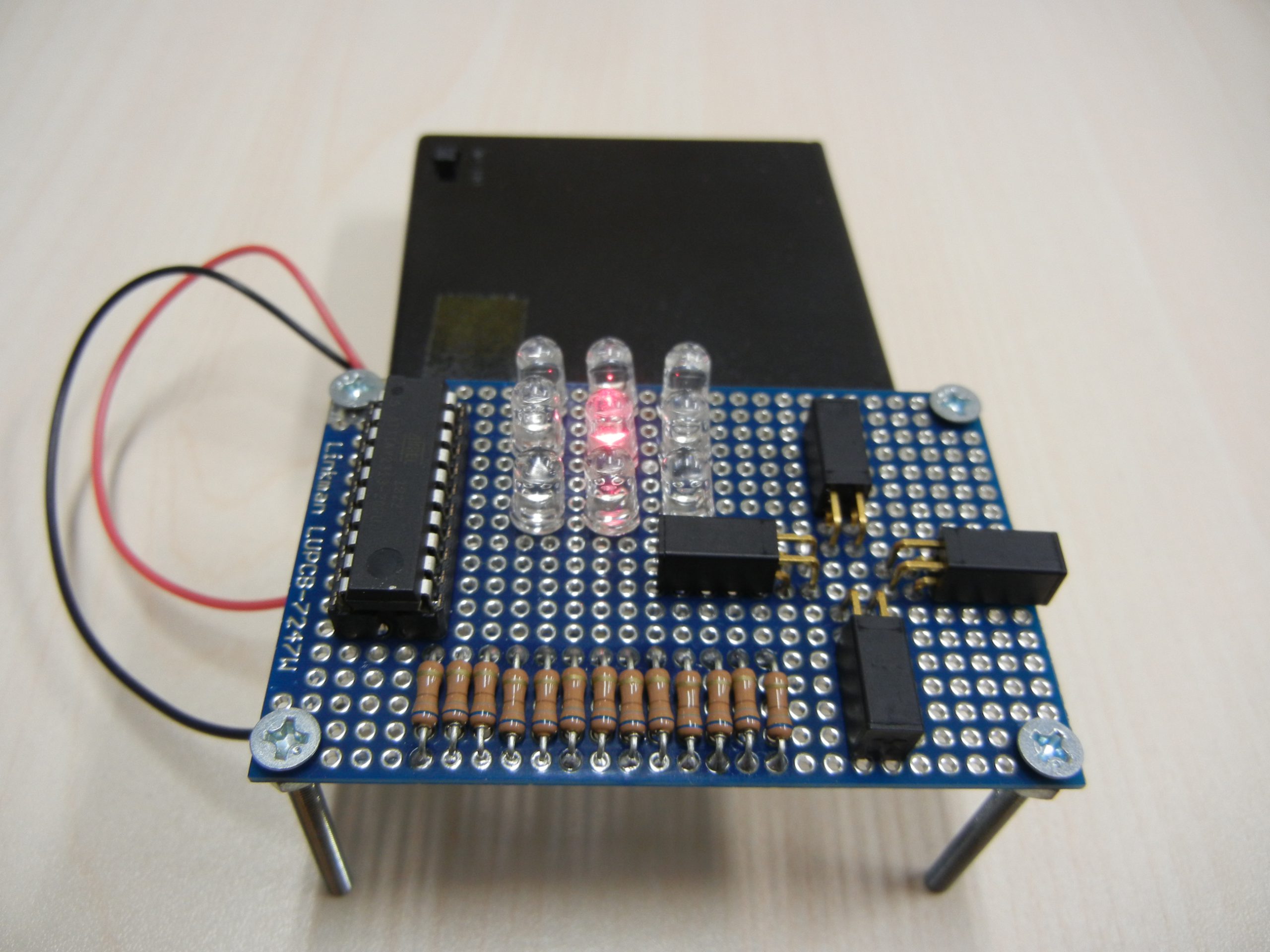

  • パラレル入力ビットの判定と7セグメント表示
  • テブナンの定理に関する実験
  • <製作実習>

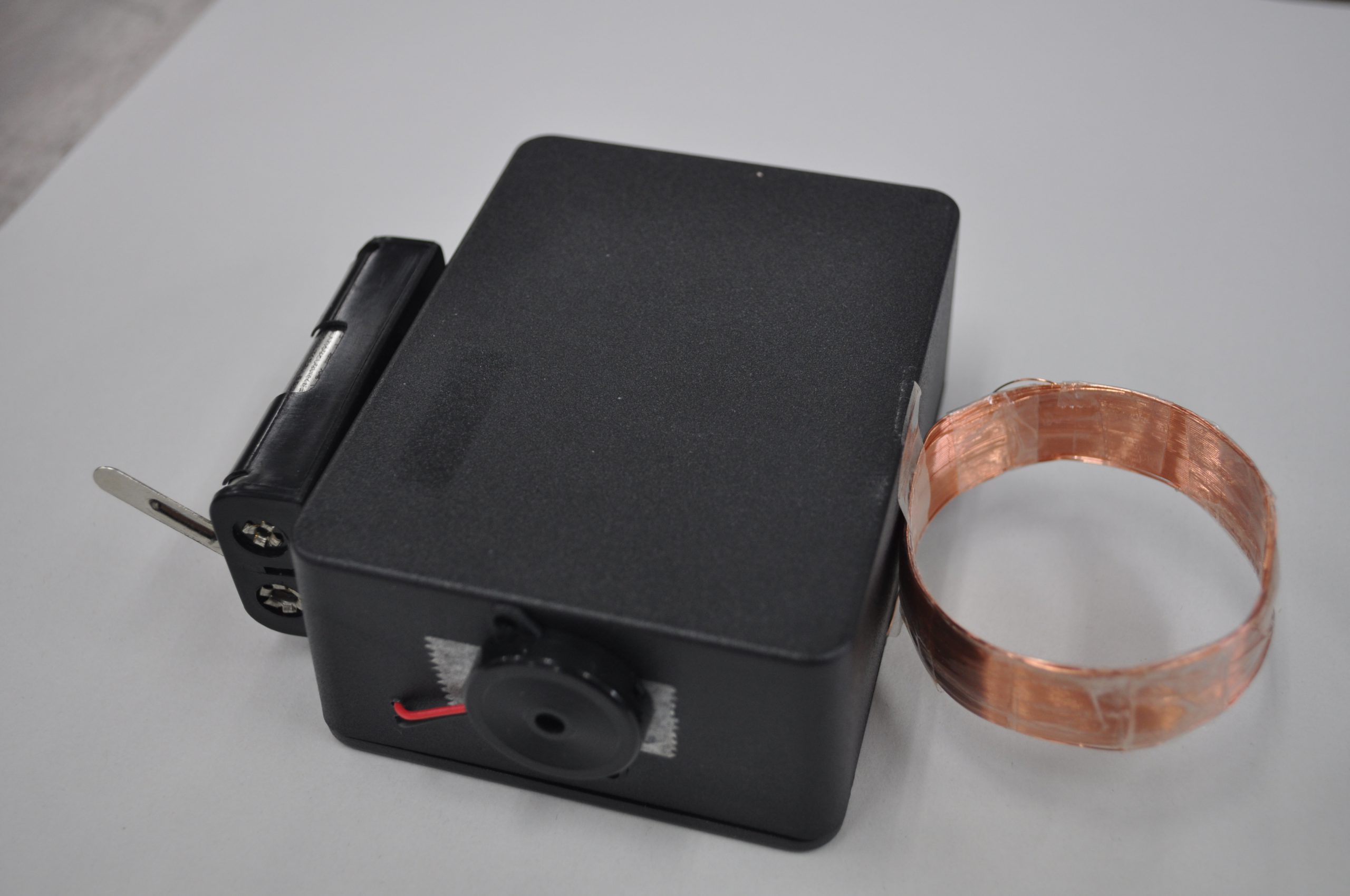

  • FMワイヤレスマイクの製作
  • 交流電圧の波形観測と位相の測定
  • 低抵抗の測定
  • 高抵抗の測定
  • 静電容量および誘電体に関する実験
  • ステッピングモータに関する実験
  • 基本的な論理回路に関する実験
  • 交流ブリッジによるインピーダンスの測定
  • <製作実習>
  • ダイオードを使った論理回路の製作
3年前期 3年後期
  • 演算回路に関する基礎実験
  • D/A変換器とA/D変換器
  • ベクトル軌跡の測定
  • 共振に関する測定
  • 磁気回路に関する実験
  • ヒステリシスの測定
  • <製作実習>

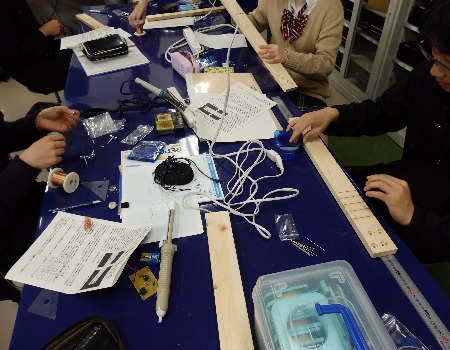

  • エレキギターの製作
  • 論理回路の応用に関する実験
  • トランジスタの静特性
  • ダイオードによる整流と温度特性
  • 三相交流電力の測定
  • 電磁誘導に関する実験
  • 三相交流波形の測定
  • <製作実習>
  • 振動型ライントレースロボットの製作
4年前期 4年後期
  • 過渡現象の測定と波形表示
  • FETの特性測定
  • 四端子定数の測定
  • 三相誘導電動機の特性試験
  • 変圧器の特性試験
  • <製作実習>
  • 製作プロジェクト(チーム)
  • 交流増幅回路に関する実験
  • 発振回路に関する実験
  • 分布定数線路に関する実験
  • フーリエ級数による波形解析
  • 直流機の実験
  • 同期機に関する実験
  • <製作実習>
  • 製作プロジェクト(個人)

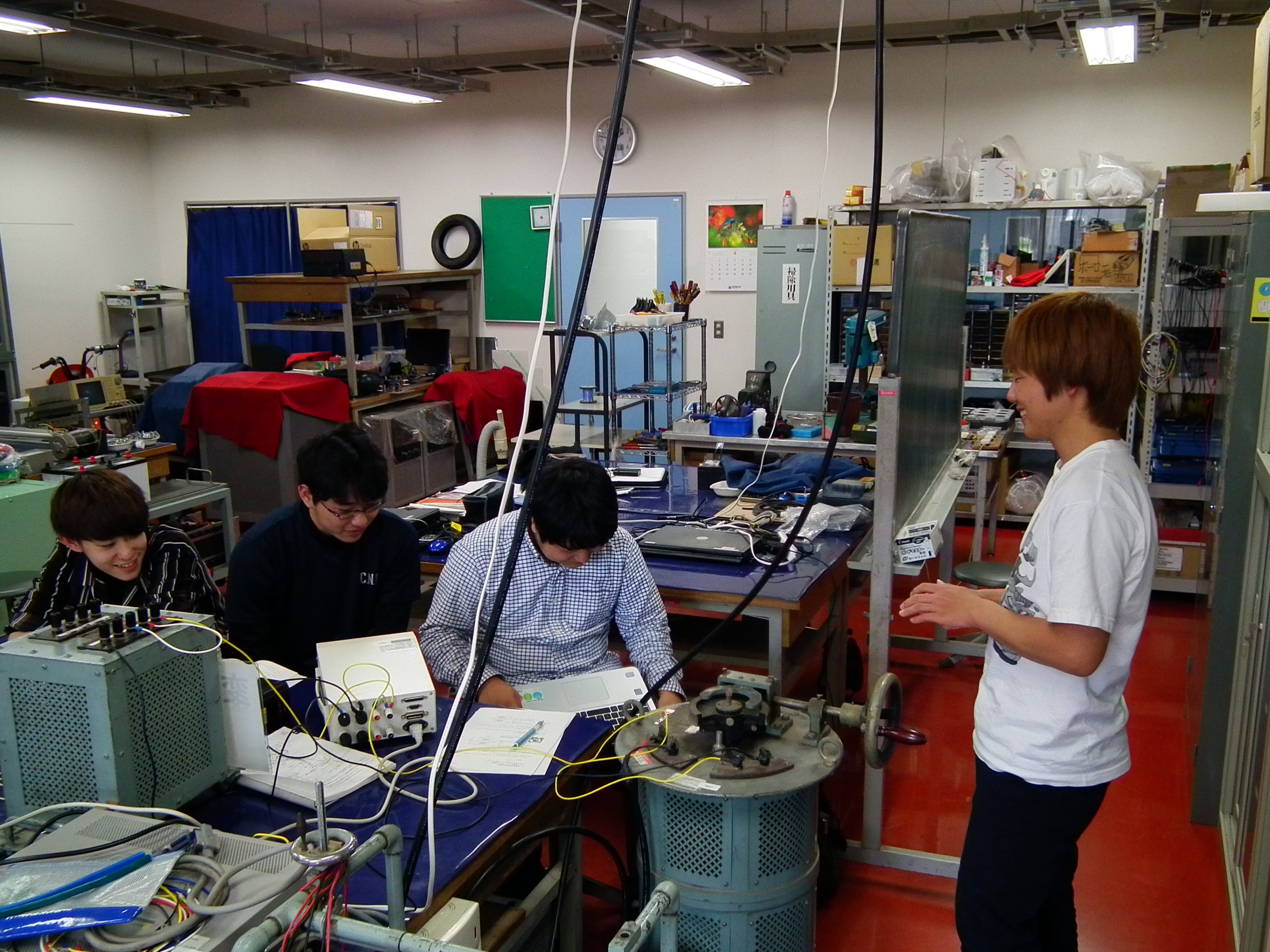

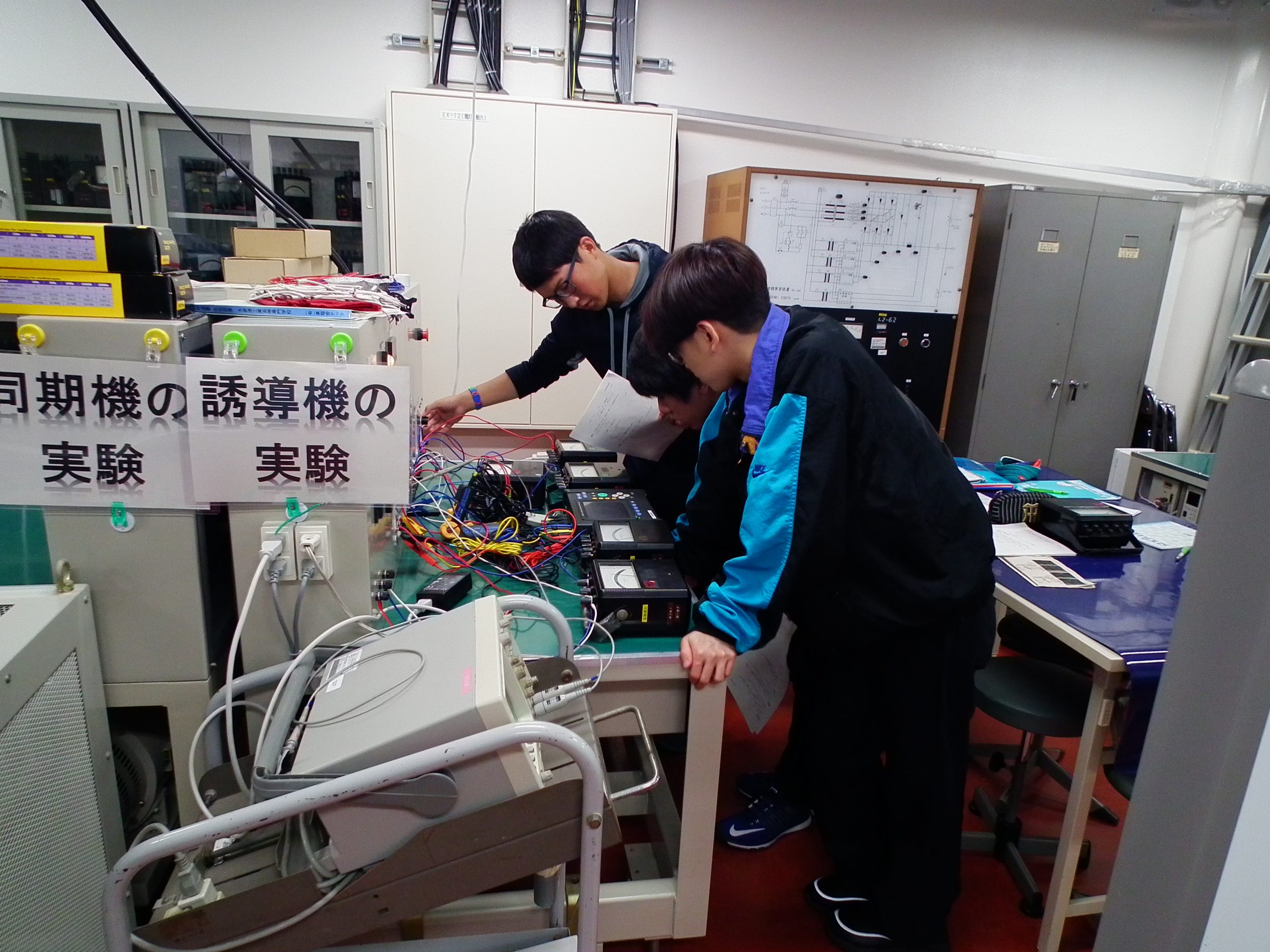

  • 4年生前期 三相誘導電動機の特性試験
